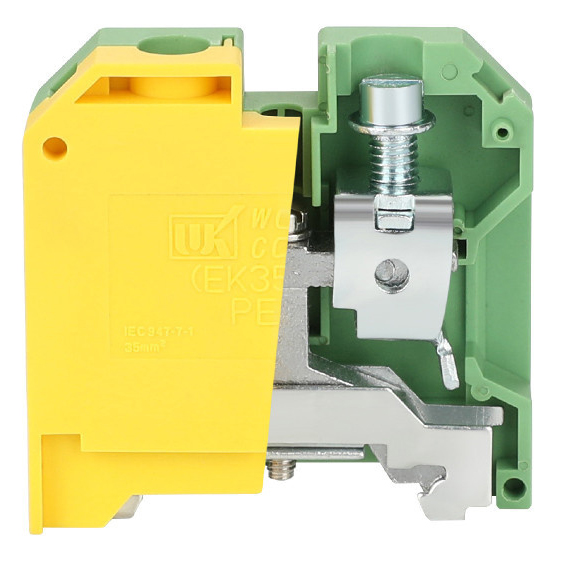

FEK35/35 接地端子
螺钉接线

描述：EK35/35接线端子型号：EK35/35标记条：DEK6长59高57宽16.2

立即咨询 下载PDF
技术数据
产品属性
产品类型接地端子

产品系列UT

应用领域铁路工业

机械工程

工厂工程

过程工业

连接量2

行数1

绝缘特性

过电压类别III

污染等级3


电气特性
额定浪涌电压8 kV
额定条件下的最大功耗1.82 W


连接数据
每层的连接数量2
额定横截面10 mm²
层 1 上 1 下 1
螺纹M4
注意事项请注意DIN导轨的载流量。
紧固扭矩1.5 ... 1.8 Nm
剥线长度10 mm
塞规A6
连接符合标准IEC 60947-7-2
刚性导线横截面0.5 mm² ... 16 mm²
横截面 AWG20 ... 6 (按IEC标准修订)
柔性导线横截面0.5 mm² ... 16 mm²
导线横截面，柔性[AWG]20 ... 6 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）0.5 mm² ... 10 mm²
柔性导线横截面（带塑料绝缘管的套管）0.5 mm² ... 10 mm²
注意事项注意：产品发布、接线容量和有关铝导线连接的备注可在下载区域中找到。
额定横截面10 mm²


Ex数据
额定参数 (ATEX/IECEx)
标识 II 2 GD  Ex eb IIC Gb
工作温度范围-60 °C ... 110 °C
Ex认证附件3047028 D-UT 2,5/10
1205066 SZS 1,0X4,0 VDE
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
输出(永久)
Ex 连接数据 概述
扭矩范围1.5 Nm ... 1.8 Nm
额定横截面10 mm²
额定接线容量AWG8
刚性接线容量0.5 mm² ... 16 mm²
接线容量AWG20 ... 6
柔性接线容量0.5 mm² ... 10 mm²
接线容量AWG20 ... 8


尺寸
宽度10.2 mm
端板宽度2.2 mm
高度47.7 mm
深度46.9 mm
NS 35/7,5深度47.5 mm
NS 35/15深度55 mm


材料规格
颜色绿黄相间
阻燃等级，符合UL 94V0
绝缘材料组I
绝缘材料PA
低温下的静态绝缘材料应用-60 °C
绝缘材料相对温度指数（电气，UL 746 B）130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)通过
烟雾比光密度NFPA 130 (ASTM E 662)通过
烟气毒性NFPA 130 (SMP 800C)通过


机械特性
机械参数
开口式侧板是


环境和真实条件
振荡/宽频带噪音
规格DIN EN 50155 (VDE 0115-200):2018-05
频谱2类，B级使用寿命测试，在转向架上进行
频率f1 = 5 Hz 到 f2 = 250 Hz
ASD等级6.12 (m/s²)²/Hz
加速度3.12g
每轴的测试周期5 h
测试方向X-, Y- 与 Z-轴
冲击
规格DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形半弦
加速度30g
电击时间18 毫秒
每个方向的电击次数3
测试方向X-, Y- 与 Z-轴 （正向与负向）
环境条件
环境温度（运行）-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装）-5 °C ... 70 °C
环境温度（执行）-5 °C ... 70 °C
允许湿度（运行）20 % ... 90 %
允许湿度（存放/运输）30 % ... 70 %


标准和规范
连接符合标准IEC 60947-7-2


安装
安装类型NS 35/7,5
NS 35/15
